XDY-Q501灰鋁粉石墨醇酸面漆又稱：灰鋁粉石墨醇酸磁漆、灰鋁粉石墨醇酸漆、鋁粉石墨醇酸面漆、灰鋁粉石墨漆、鋁粉石墨面漆、醇酸鋁粉石墨面漆，灰鋁粉漆。XDY-Q501灰鋁粉石墨醇酸面漆由中油度耐候型醇酸樹脂、灰云母氧化鐵、片狀鋁粉石墨漿、溶劑、助劑等嚴(yán)格執(zhí)行標(biāo)準(zhǔn)：TB/T1527-2011生產(chǎn)配制而成的醇酸面漆。博凱XDY-Q501灰鋁粉石墨醇酸面漆有較好的光澤和物理機(jī)械性能；價(jià)格便宜，施工簡便、能在常溫下干燥。灰鋁粉石墨醇酸面漆與特制紅丹酚醛（醇酸)防銹底漆、特制環(huán)氧富鋅防銹底漆和棕紅云鐵環(huán)氧中間漆配套使用，灰鋁粉石墨（灰云鐵）醇酸面漆可涂敷于鐵路、公路橋梁鋼結(jié)構(gòu)作防腐面漆。鋼橋主體，橋欄桿、扶手、人行道托架、墩臺吊籃、圍欄和橋梁檢查車等橋梁附屬鋼橋，用于氣候干燥、腐蝕環(huán)境較輕的地區(qū)。
基本數(shù)據(jù)
|
橋梁漆名稱：
|
灰鋁粉石墨醇酸面漆
|
|
橋梁漆型號：
|
XDY-Q501、Gray aluminum powder graphite alkyd finish
|
|
生產(chǎn)廠家：
|
石家莊博凱化工有限公司
|
|
品牌：
|
博凱牌
|
|
執(zhí)行標(biāo)準(zhǔn)
|
TB/T1527-2011、QB/T 501-2009
|
|
包裝規(guī)格：
|
25kg/桶
|
|
固體含量：
|
60%
|
|
組份配比：
|
單組份
|
|
施工工藝：
|
噴涂、刷涂、滾涂均可
|
|
顏色:
|
灰色
|
|
用量：
|
120g/m2，35μm
|
|
推薦膜厚：
|
≥70μm
|
|
稀釋劑：
|
XDY-C103醇酸稀釋劑 、12kg/桶
|
價(jià)格：17~32元/kg。
由于XDY-Q501灰鋁粉石墨醇酸面漆規(guī)格不同和原材料價(jià)格浮動，實(shí)時(shí)價(jià)格會有所變化。購買博凱牌XDY-Q501灰鋁粉石墨醇酸面漆時(shí)請咨詢：石家莊博凱化工有限公司王總13731086952。
配方組成：
灰鋁粉石墨醇酸面漆由中油度耐候型醇酸樹脂、灰云母氧化鐵、片狀鋁粉石墨漿、助劑、溶劑配制而成的單組份橋梁防腐漆。
主要特性：
1、長油度的醇酸樹脂具有良好的耐候性，長期暴曬不易粉化，使用壽命長。
2、鱗片狀的鋁粉石墨漿均勻地分布在涂膜內(nèi)，有效地阻擋外來介質(zhì)對涂層的滲透。
3、有較好的光澤和物理機(jī)械性能；能在常溫下干燥。
4、具有良好的附著力，與底漆有著非常好的粘結(jié)性。
5、顏色單一，裝飾性能差
用途：
BK-Q501灰鋁粉石墨醇酸面漆用于各種鐵路公路橋梁鋼結(jié)構(gòu)、鋼橋主體，橋欄桿、扶手、人行道托架、墩臺吊籃、圍欄和橋梁檢查車等橋梁附屬鋼橋，用于氣候干燥、腐蝕環(huán)境較輕的地區(qū)，機(jī)械設(shè)備及一般工程的保護(hù)、防腐涂裝。
BK-Q501灰鋁粉石墨醇酸面漆適用于鐵路鋼梁保護(hù)（TB/T1527-2011）標(biāo)準(zhǔn)中規(guī)定的第1、5涂裝體系。該漆漆膜堅(jiān)韌，對紫外線有較強(qiáng)的反射作用，耐老化，保護(hù)壽命可達(dá)10~12 年，特別是與特制環(huán)氧富鋅防銹底漆配套使用，壽命更長，預(yù)計(jì)可達(dá)20 年以上。一般情況下無論是鐵路鋼橋涂裝、高壓線鐵塔涂裝，還是鋼鐵構(gòu)筑物涂裝，漆膜厚度要求達(dá)到70~120μm。對于普通灰鋁粉石墨醇酸面漆，如此厚的漆膜，一次性噴涂難以達(dá)到。而多次噴涂由于絕大多數(shù)都要求在野外或高空作業(yè)，作業(yè)次數(shù)越多，其難度和工作量越大，造成涂裝成本大幅度上升。為解決這一難題，我們開發(fā)研制出厚膜型，一次性噴涂漆膜達(dá)到70 ~120μm，既不淋掛，干燥快，防腐性能好，同時(shí)降低勞動強(qiáng)度，減少作業(yè)道數(shù)，提高工效，節(jié)約降耗，保障安全。厚膜型灰鋁粉石墨醇酸面漆已在普遍應(yīng)用與大橋和一些高壓線鐵塔上使用，效果十分良好。
基本參數(shù)：
執(zhí)行標(biāo)準(zhǔn)：TB/T1527-2011
顏色：灰色
光澤：有光
固體份含量：60％
干膜厚度：70μm
理論用量：120g/㎡
閃點(diǎn)：35℃
干燥時(shí)間（25℃）： 表干≤4h，實(shí)干≤24h
復(fù)涂間隔時(shí)間
底材溫度
|
5℃
|
25℃
|
40℃
|
最短
|
36h
|
24h
|
16h
|
最長
|
不限制
|
施工工藝：
表面處理 涂有底漆或中間漆的表面應(yīng)保持潔凈、干燥、無油、無污染物、水份等。應(yīng)注意底漆或中間漆的復(fù)涂間隔，如已超過最長復(fù)涂間隔，則應(yīng)對底漆或中間漆進(jìn)行打毛處理

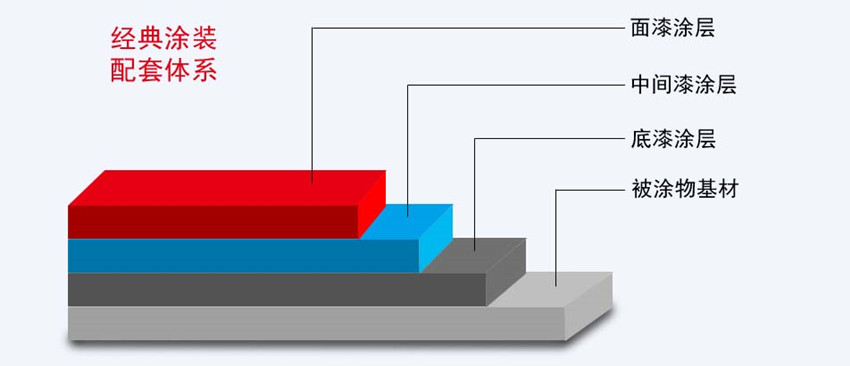

經(jīng)典涂裝配套體系
|
TB/T 1527-2011鐵路鋼橋保護(hù)涂裝及涂料供貨條件-表1鋼橋涂裝體系
|
|
涂裝體系
|
涂料(涂層)名稱
|
每道干膜最小厚度μm
|
至少涂裝
道數(shù)
|
總干膜
最小厚度
|
適用部位
|
|
1
|
特制紅丹酚醛(醇酸)防銹底漆
灰鋁粉石墨（或灰云鐵）醇酸面漆
|
35
35
|
2
2
|
70
70
|
橋欄桿、扶手、人行道托架、墩臺籃、圍欄和橋梁檢查車等橋梁附 屬 鋼 結(jié) 構(gòu)
|
|
5
|
特制環(huán)氧富鋅防銹底漆或水性無機(jī)富鋅防銹底漆+
云鐵環(huán)氧中間漆+
灰鋁粉石墨醇酸面漆
|
40
40
35
|
2
1
2
|
80
40
70
|
鋼梁主體，用于氣候干燥、腐蝕環(huán)境較輕的地區(qū)
|
前道配套用漆 特制環(huán)氧富鋅防銹底漆、特制紅丹酚醛防銹底漆、棕紅云鐵環(huán)氧中間漆、環(huán)氧富鋅底漆、特制紅丹醇酸防銹底漆。
相關(guān)：鋁粉石墨醇酸面漆、鋁粉石墨面漆、醇酸鋁粉石墨面漆、灰云鐵醇酸面漆、石墨醇酸面漆、環(huán)氧富鋅底漆、醇酸面漆、中灰醇酸防銹漆、灰鋁粉石墨醇酸漆、灰鋁粉石墨醇酸磁漆、灰云鐵醇酸面漆、灰鋁粉石墨面漆、灰鋁粉石墨醇酸面漆采用什么工藝、灰鋁粉石墨醇酸面漆施工工藝、哪有灰鋁粉石墨醇酸面漆。
施工條件：
底材溫度不低于0℃，且至少高于空氣露點(diǎn)溫度3℃（溫度和相對濕度應(yīng)在底材附近測量）。通常需要良好的通風(fēng)，以確保油漆正常干燥。
施工方法：
噴涂：無氣噴涂或有氣噴涂。推薦采用高壓無氣噴涂。采用有氣噴涂應(yīng)注意調(diào)整XDY-Q501灰鋁粉石墨醇酸面漆粘度和氣壓。稀釋劑不宜超過10％，否則影響涂層性能。
刷涂：建議在BK-Q501灰鋁粉石墨醇酸面漆預(yù)涂和小面積涂裝時(shí)采用，但必須達(dá)到規(guī)定的干膜厚度。
施工參考：
1、鋼梁表面用噴砂或拋光除銹，要求徹底，無殘留面漆及失效底漆，無鐵銹，除盡氧化鐵皮，露金屬灰色光澤。噴砂后的表面峰谷不大于30um。2、使用XDY-Q501灰鋁粉石墨醇酸面漆前可提前1-2天倒置漆桶，以利于減輕油漆的沉淀結(jié)塊。
3、使用BK-Q501灰鋁粉石墨醇酸面漆前要求充分?jǐn)噭颍偌酉♂寗┱{(diào)整至施工粘度，用120目銅絲篩過羅，除去漆皮和雜線（該漆包裝時(shí)，色漿在下層，清漆在一上層，所以打開漆桶后，定要充分?jǐn)噭颍袟l件應(yīng)用機(jī)械攪拌）。
4、BK-Q501灰鋁粉石墨醇酸面漆施工最好使用噴涂，粘度稍籌，在涂4號杯測75-90S為好，用壓力為5-6kg/cm2時(shí)噴涂，涂布較好的表面應(yīng)呈現(xiàn)美術(shù)花紋。
5、要求底面漆各二道，最好面漆三道，干漆膜總厚度達(dá)200微米以上為宜。
6、每道必須干透后才能噴下道，一般二道漆之間應(yīng)隔48h以上。
灰鋁粉石墨醇酸面漆干得慢怎么施工快？
1、BK-Q501本身方面：采用BK快干稀釋劑和BK固化劑，可以明顯加快干燥速度。
2、施工方面：采用多道施工方式增加漆膜的厚度；面漆施工前保證中間漆和底漆已經(jīng)固化；涂裝厚度均勻；同時(shí)應(yīng)注意施工時(shí)的溫度和濕度。
免運(yùn)費(fèi)運(yùn)輸?shù)貐^(qū)：
▲石家莊博凱防腐涂料廠家BK-Q501灰鋁粉石墨醇酸面漆對全國各地區(qū)縣市,可免運(yùn)費(fèi)快速的到貨免運(yùn)費(fèi)▲
相關(guān)搜索：灰鋁粉石墨醇酸面漆規(guī)格型號、灰鋁粉石墨醇酸面漆執(zhí)行標(biāo)準(zhǔn)、灰鋁粉石墨面漆效果圖、灰鋁粉石墨醇酸面漆價(jià)格、灰鋁粉石墨漆、醇酸不能做鋁粉漆、灰鋁粉石墨醇酸面漆任丘價(jià)格、長江灰鋁粉石墨醇酸面漆規(guī)格型號、鋁粉醇酸磁漆是銀粉漆嗎、片狀鋁粉石墨漿
|
